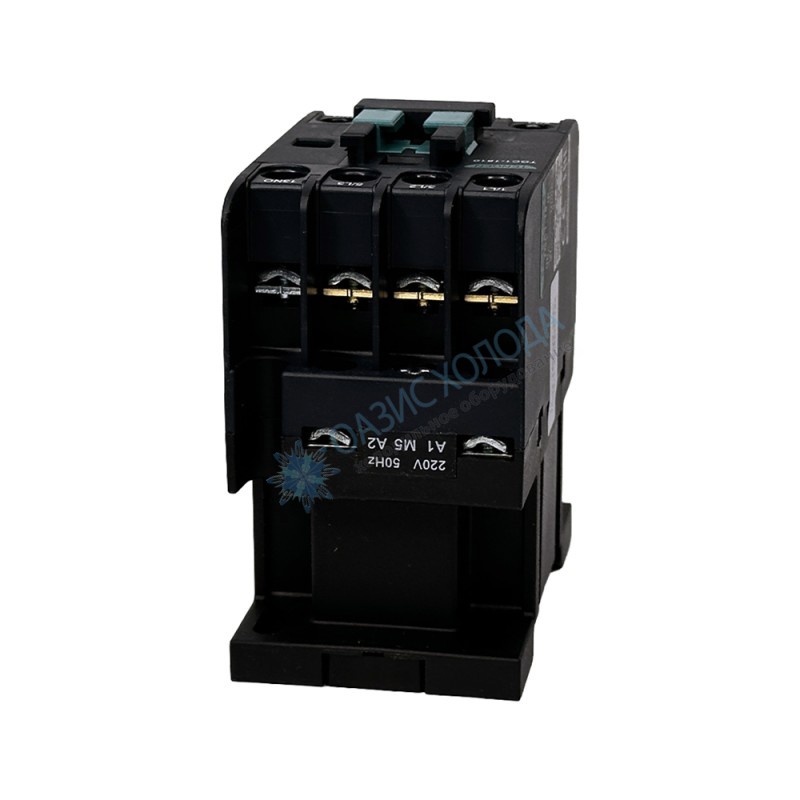

Контактор TGC1-1810M5, 18A, 3P, 1NO, Tengen

Серия продукта: TGC1
Описание полюсов: 3P
Номинальный ток AC-3 (380/400V), A: 18
Номинальное напряжение катушки (Unc), V: 220VAC
Монтаж: на DIN-рейку, накладной
Номинальная мощность AC-3 (380/400V), kW: 7,5
Габаритные размеры (HxDxW), mm: 71(73)x82(87)x45
Главная цепь - сечение гибкого проводника с наконечником, mm²: 1x(1…4), 2x(1…2,5)
Номинальная мощность AC-4 (660/690V), kW: 3
Номинальный ток AC-3 (660/690V), A: 12
Тип вспомогательных контактов: 1NO
Номинальное рабочее напряжение (Un), V: 220/230, 380/400, 660/690 AC
Тип клеммы: винтовая
Номинальная мощность AC-3 (660/690V), kW: 10
Главная цепь - сечение жесткого проводника, mm²: 1/2x(1,5…6)
Реле тепловой перегрузки: TGR1-18
Температура окружающей среды (рабочая), °С: -5…+40 (нормальная), -35…+70 (допустимая)
Номинальный ток AC-4 (380/400V), A: 7,7
Категория применения: AC-1, AC-3, AC-4
Номинальный ток AC-4 (660/690V), A: 3,8
Допустимая частота коммутации в час, не более циклов: 1200 (AC-3), 300 (AC-4), 3600 (механических)
Максимальный ток защитного предохранителя gL/gG, A: 25
Механическая износостойкость, не менее циклов: 16000000
Номинальный ток AC-1 (Ith), A: 25
Номинальное напряжение изоляции (Ui), V: 690
Стандарты: IEC 60947-4-1
Степень загрязнения: 3
Номинальное импульсное перенапряжение (Uimp), kV: 6
Монтажное положение: угол по вертикали не более ±22,5°
Электрическая износостойкость, не менее циклов: 1200000 (AC-3), 250000 (AC-4)
Номинальная мощность AC-4 (380/400V), kW: 3,3
Температура хранения, °С: -40…+60
Момент затяжки клемм, Nm: 0,8
Тип катушки: стандартная
Номинальная мощность катушки (AC/DC), VA/W: 70VA (втягивание), 7VA (удержание), 2…3W
Рабочий диапазон катушки (AC/DC), V: (0,85…1,1) x Unc (AC)
Напряжение отключения катушки (AC/DC), V: (0,2…0,75) x Unc (AC)
Допустимая частота коммутации в час, не более циклов: 1200 (AC-3), 300 (AC-4), 3600 (механических)
