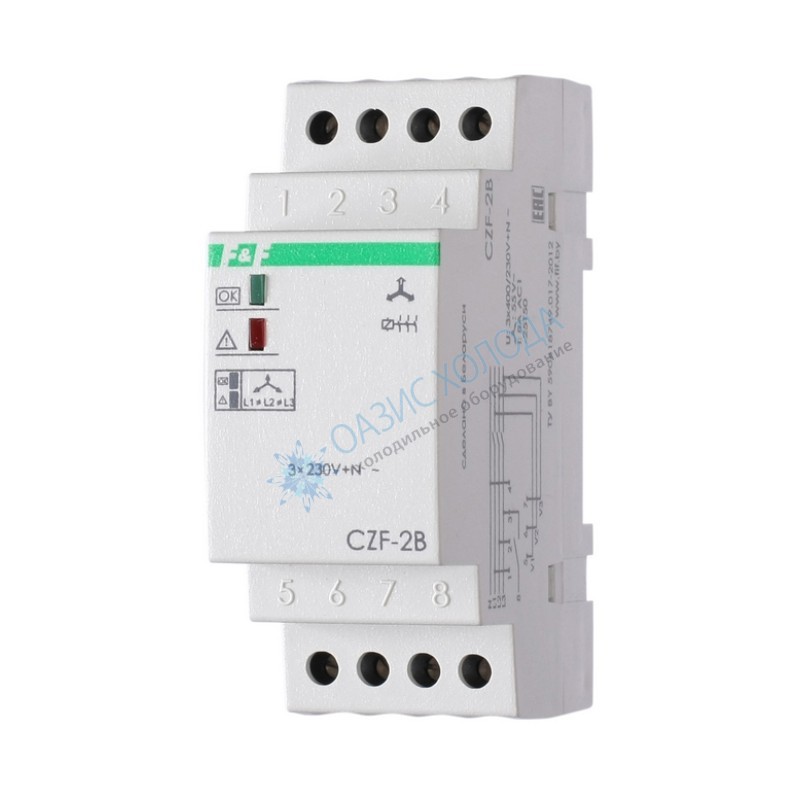

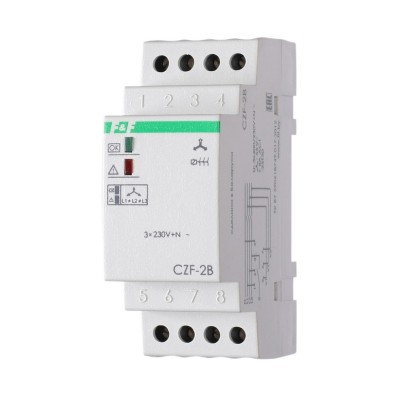

Реле контроля фаз CZF-2B

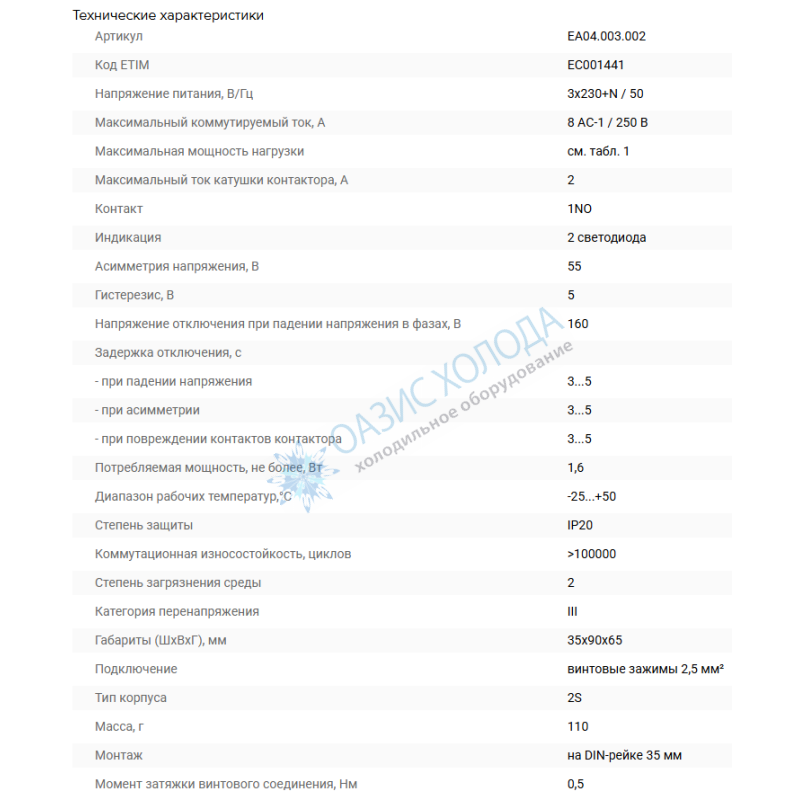

Асимметрия 55 В, задержка отключения 3-5 с, контакт 1NO.

Назначение
Реле контроля фаз CZF-2B предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия напряжения хотя бы в одной из фаз.
2. Асимметрии напряжения.
3. Снижения напряжения менее 160 В.
4. Обрыва нулевого провода.
5. Повреждения контактов контактора.

Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.

Особенности
1. Контроль наличия фаз.
2. Контроль асимметрии между фазами.

Принцип работы

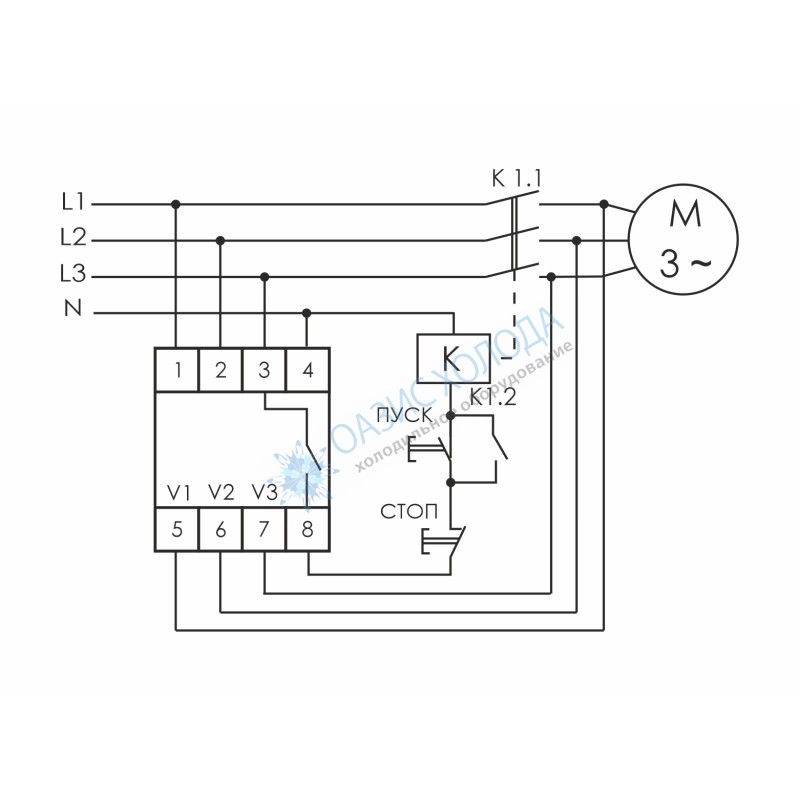

Если напряжение в пределах нормы, контакты исполнительного реле 3-8 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается.  В случаях 1 - 4 включение происходит автоматически после восстановления сетевого напряжения питания. В случае повреждения контактов контактора включение изделия происходит после полного снятия напряжения и последующей его подачи.
3. Контроль нижнего значения напряжения.
4. Контроль обрыва нулевого провода.
5. Контроль состояния контактов контактора.
