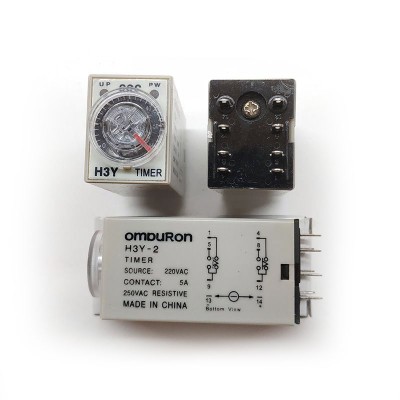

Реле времени, таймер H3Y-2, 0-60сек 220В 5А

Реле времени производителя  модель H3Y-2 предназначено для задержки подачи или отключения нагрузки через заданный промежуток времени.

Реле времени H3Y-2 может использоваться для управления системами освещения, водоснабжения, электронными замками, пуском электродвигателя и т.п.
Для использования реле к нему нужно подключить питания и коммутируемое устройство. Напряжение питания реле 220 В переменного тока. Линию питания нужно подключить к клеммам 13 и 14. Также к реле нужно подключить проводники от коммутируемого устройства. Реле имеет 6 контактов. Клеммы 1-9 и 4-12 это нормально замкнутые контакты (NC), они используются, если нужно отключить нагрузку через заданный промежуток времени. Клеммы 5-9 и 8-12 это нормально разомкнутые контакты (NO), они используются, если нужно включить нагрузку через заданный промежуток времени. Нужный промежуток времени выставляется с помощью регулятора в верхней части прибора.
Диапазон задержки времени до 60 секунд
В верхней части прибора, возле регулятора, есть 2 LED-индикатора красного цвета. Индикатор "PW" загорается, когда на клеммы реле подается питания, а индикатор "UP" загорается, когда клеммы 5-9 и 8-12 замкнутые.
Клеммная колодка может устанавливаться на DIN рейку 35 мм или крепиться винтами через 2 монтажных отверстия в корпусе.
Клеммная колодка поставляется отдельно !!!

Характеристики:
модель реле: H3Y-2;
модель клеммника: 2-M4X10;
напряжение питания: 220 В переменного тока;
коммутируемая нагрузка: до 5 А;
диапазон задержки времени: 0-60 секунд;
габариты (в х д х ш): 88 х 72 х 22 мм;
вес реле: 37 г;
