Реле контроля фаз и напряжения CZF-2BR (защита электродвигателя)

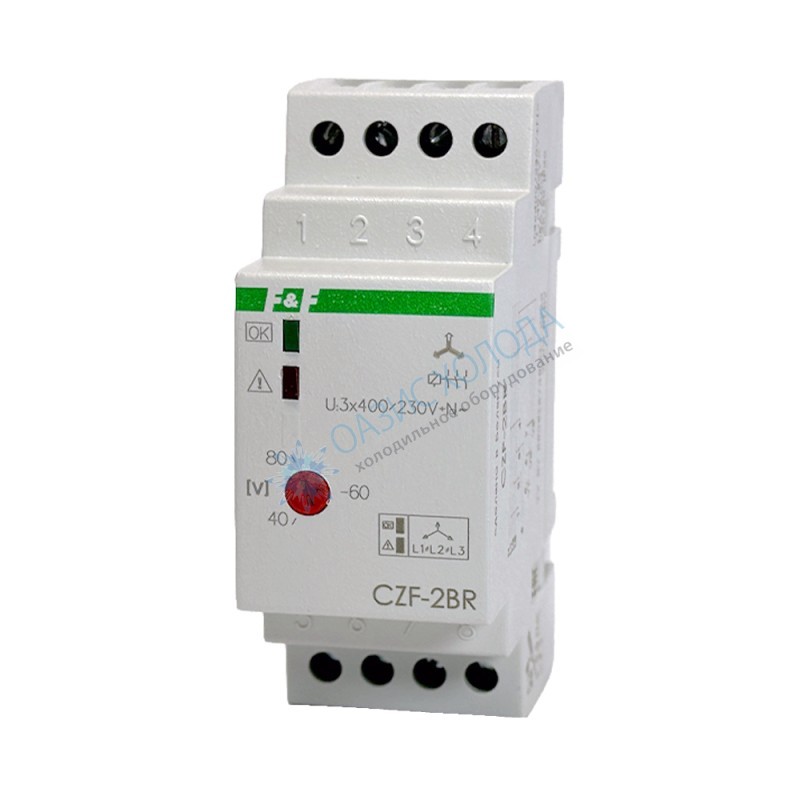

Реле контроля фаз CZF-2BR.

Автомат защиты электродвигателей CZF-2BR.

Тип: реле контроля наличия, асимметрии фаз и контроля состояния контактора.
Назначение: для защиты электродвигателей и электроустановок, подключённых к трёхфазной сети, в случаях: отсутствия напряжения хотя бы в одной из фаз, снижения напряжения меньше установленной величины, асимметрии напряжения, повреждения контактов контактора.

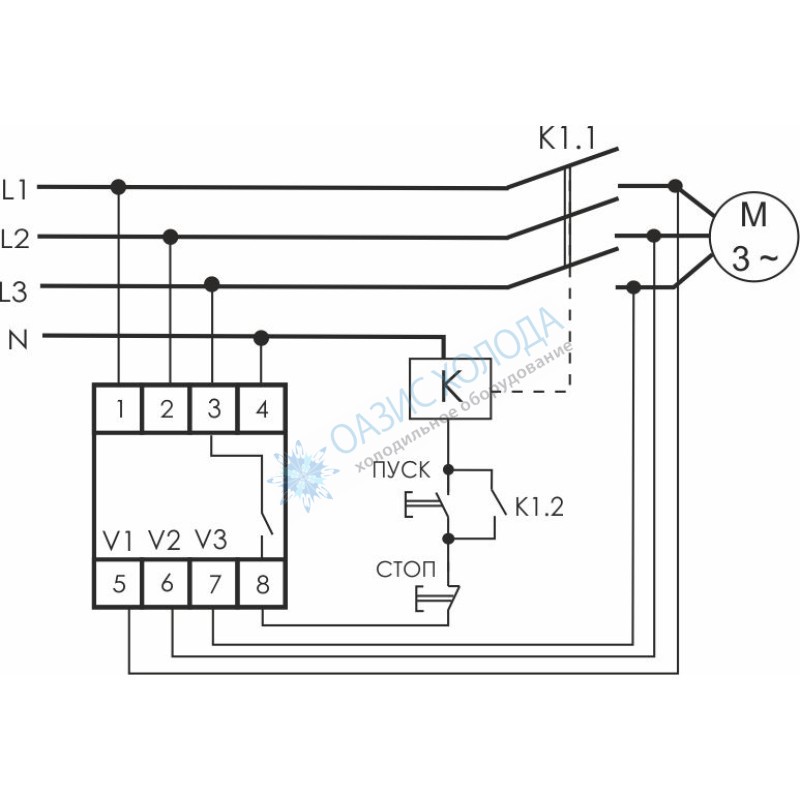

Принцип работы: если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле (на выходе реле контроля фаз) замкнуты, и на катушку контактора электродвигателя подаётся напряжение, управляющее его включением. В случае аварийной ситуации контакты исполнительного реле размыкаются, отключая контактор с задержкой в 3–5 секунд во избежание случайного отключения двигателя при кратковременных отклонениях параметров питающей сети от номинальных. Кроме того, реле контролирует величину напряжения на входных (L1–L3) и выходных (V1–V3) зажимах контактора и при отсутствии или понижении напряжения на электродвигателе (зажимы V1–V3) относительно (L1–L3) из-за неисправности контактов контактора отключает электродвигатель. Повторное включение возможно только при полном отключении прибора от сети и устранении аварийной ситуации.

Количество нормально разомкнутых (НО) контактов: 1.
Тип напряжения управления: AC (перемен).
Напряжение питания: 3x400/230В, 50Гц.
Максимальный коммутируемый ток: 8A AC1/250В AC
Максимальный ток катушки: 2А.
Задержка на включение: 3 сек.
Задержка на отключение: 0.1...5 сек.
Асимметрия напряжения: 40-80 В.
Гистерезис: 5 В.
Диапазон рабочих температур: от -25 до +50°C.
Потребляемая мощность: 1,6 Вт.
Индикатор включения нагрузки: зеленый светодиод.
Индикатор аварии контактора: красный светодиод.
Контроль минимального напряжения: да.
Со съемными зажимами: нет.
Контроль чередования фаз: нет.
Контроль макс. напряжения: нет.
Контроль перекоса фаз: да.
Контроль обрыва фаз: да.
Тип подключения: винтовое соединение.
Габариты: 35*90*65 мм.
