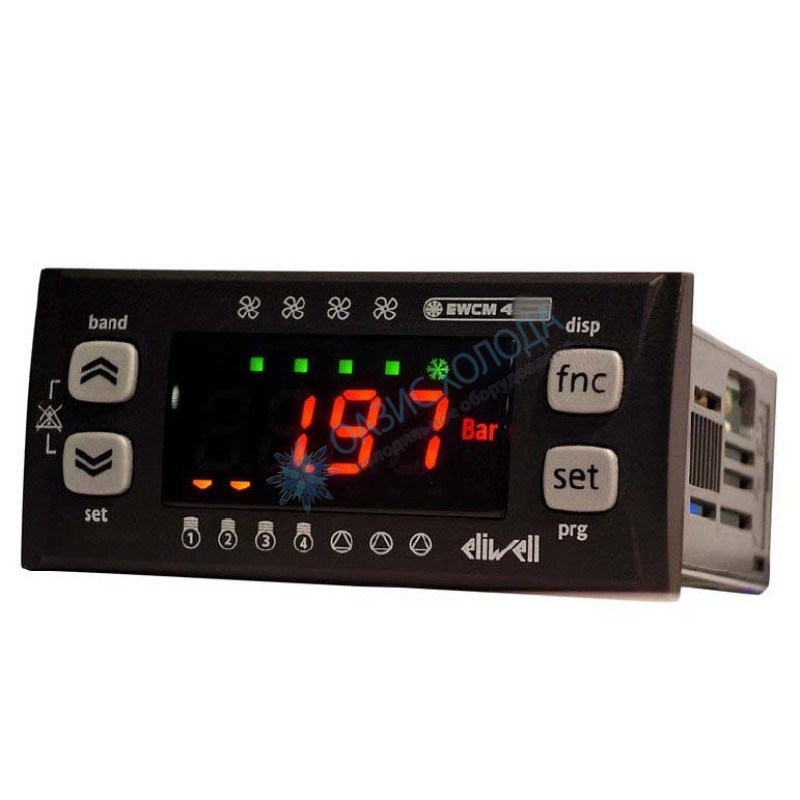

Контроллер Eliwell EWCM 4180/C 12V (EM6A22101EL15) компрессорных централей

Контроллер компрессорных централей Eliwell EWCM 4180 (арт. EM6A22101EL15) для управления 4 компрессорами и внешним модулем вентиляторов.

Для систем со ступенчатым или пропорциональным управлением в прямом и обратном режиме (охлаждение или нагрев).

В комплекте:
- силовой трансформатор питания (вход 220V 50/60Hz, выход 12V 5VA);
- датчики давления EWPA030 (0..30bar, 4..20mA), EWPA007 (-0,5..7bar, 4..20mA) - 1/4" внешняя резьба;
- кабель подключения для силовых нагрузок на 9 контактов;
- 2 монтажные клипсы.

Характеристики входов/выходов Eliwell EWCM 4180:
- 5 реле (250В 2A): 4 реле компрессора + реле аварии (DO1..DO4 + DO6);
- 4 настраиваемых входа: под NTC - датчик температуры (AI1..AI4);
- 5 свободных цифровых входов (DI1..DI5);
- 1 сигнальный цифровой выход: типа открытый коллектор 12V max. 35mA (DO5);
- 2 аналоговых выхода PWM/открытый коллектор: max 35mA (≥600 Ом при 12В);
- сигнальные аналоговые выходы (AO3-V и AO3-I): 0..10V (20mA 500 Ом) и 4..20mA (350 Ом).

Диапазон данных на дисплее: -50 +110°C (NTC-датчик), -55+140°C (PTC-датчик), -55+150°C (PT1000).
Защита лицевой панели: IP65.
Размер лицевой панели: 76.4х35 мм. Глубина: 67 мм.
Размер корпуса 32х74 мм.
Рабочая температура: -10...+60°C.
Питание: 12В∼ ±10% 50/6 Гц, не более 5ВА.
Производство: Италия.

Полное наименование набора: EWCM 4180/C CON CAVI KIT EM6A22101EL15.
Коды комплектующих:
- трансформатор Eliwell TF411225 (1526021),
- датчик давления EWPA030 (TD220030B), EWPA007 (TD220007B),
- кабель подключения (COHV000000100).
